Materiali disponibili: Acciaio al carbonio Inox Bronzo Zincato
Anelli TIPO A per alberi
DIN 471
ex UNI 3653-7435
DIN 471
ex UNI 3653-7435
Materiale:
Bronzo Cu Sn 8
Esempio di designazione:
anello tipo A, spessore s= 1,2 mm, albero Ø d1= 25 mm
A 25 BRONZO

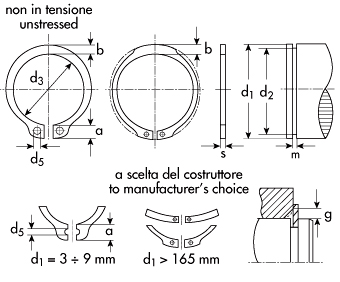

d1=diametro dell'albero
d2=diametro gola
d3=diametro anello a riposo
s=spessore
* AA= esecuzione a due fori
= ad esaurimento AA = esecuzione a due fori
| d1 | Descrizione | Prezzo IVA escl euro/100 |
Confezione | s | d3 | d2 |
|---|---|---|---|---|---|---|
| 3,00 | A 3 BRONZO | 40,00 | 10000 | 0.400 | 2.700 | 2.800 |
| 5,00 | A 5 BRONZO | 45,00 | 5000 | 0.600 | 4.700 | 4.800 |
| 6,00 | A 6 BRONZO | 50,00 | 5000 | 0.700 | 5.600 | 5.700 |
| 8,00 | A 8 BRONZO | 52,00 | 2000 | 0.800 | 7.400 | 7.600 |
| 9,00 | A 9 BRONZO | 54,00 | 2000 | 1.000 | 8.400 | 8.600 |
| 10,00 | A 10 BRONZO | 56,00 | 2000 | 1.000 | 9.300 | 9.600 |
| 11,00 | A 11 BRONZO | 58,00 | 1000 | 1.000 | 10.200 | 10.500 |
| 12,00 | A 12 BRONZO | 60,00 | 1000 | 1.000 | 11.000 | 11.500 |
| 13,00 | A 13 BRONZO | 62,00 | 1000 | 1.000 | 11.900 | 12.400 |
| 14,00 | A 14 BRONZO | 64,00 | 1000 | 1.000 | 12.900 | 13.400 |
| 15,00 | A 15 BRONZO | 66,00 | 1000 | 1.000 | 13.800 | 14.300 |
| 16,00 | A 16 BRONZO | su richiesta | 1000 | 1.000 | 14.700 | 15.200 |
| 17,00 | A 17 BRONZO | 70,00 | 1000 | 1.000 | 15.700 | 16.200 |
| 18,00 | A 18 BRONZO | 80,00 | 1000 | 1.200 | 16.500 | 17.000 |
| 19,00 | A 19 BRONZO | 100,00 | 1000 | 1.200 | 17.500 | 18.000 |
| 20,00 | A 20 BRONZO | su richiesta | 1000 | 1.200 | 18.500 | 19.000 |
| 22,00 | A 22 BRONZO | 120,00 | 500 | 1.200 | 20.500 | 21.000 |
| 23,00 | A 23 BRONZO | 200,00 | 500 | 1.200 | 21.500 | 22.000 |
| 25,00 | A 25 BRONZO | 200,00 | 500 | 1.200 | 23.200 | 23.900 |
| 26,00 | A 26 BRONZO | su richiesta | 500 | 1.200 | 24.200 | 24.900 |
| 27,00 | A 27 BRONZO | 200,00 | 500 | 1.200 | 24.900 | 25.600 |
| 29,00 | A 29 BRONZO | 200,00 | 500 | 1.500 | 26.900 | 27.600 |
| 32,00 | A 32 BRONZO | 250,00 | 250 | 1.500 | 29.600 | 30.300 |
| 36,00 | A 36 BRONZO | 280,00 | 200 | 1.750 | 33.200 | 34.000 |
| 38,00 | A 38 BRONZO | su richiesta | 100 | 1.750 | 35.200 | 36.000 |
| 39,00 | A 39 BRONZO | su richiesta | 50 | 1.750 | 36.000 | 37.000 |
| 40,00 | A 40 BRONZO | 350,00 | 50 | 1.750 | 36.500 | 37.500 |
| 65,00 | A 65 BRONZO | 800,00 | 50 | 2.500 | 60.800 | 62.000 |
| 90,00 | A 90 BRONZO | 1.300,00 | 50 | 3.000 | 84.500 | 86.500 |
